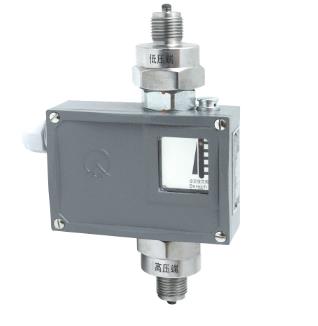

差壓控制器組合了兩個具有高靈敏度的元件，二者一旦改變，即引起開關機構動作來控制設備諸如馬達驅動閥門。開關機構提供SPDT非快速作用（浮動）動作，因此共用的可移動觸點，會接觸二個固定觸點之一，或者停留在二者之間（無接觸）?？刂破骺梢员Ｗo(hù)制冷或空調裝置的制冷壓縮機，使之免于吸氣過低或排氣過高；控制器也可以用來啟動和停止制冷壓縮機及空氣冷凝器的風扇。差壓控制器配有單刀雙擲（SPDT）切換開關，它的結構確保了可靠的快速轉換功能。

　　控制器采用外殼采用壁掛方式；前端采用直徑6mm壓迫式階梯管，使用方便，連接可靠，確保產品具有良好的密封性及防護等級。本儀表廣泛用于冶金、化工、石油、鋼鐵、機械、制冷設備、冷凍設備、水泵的控制，低水位保護控制、電廠、水泥、食品、船舶等行業的氣體、蒸氣及水、油等液體設備和其它工業設備于執行機構配套上進行監控、報警、聯鎖保護，實現二位自動控制。

　　差壓控制器具體調整方法如下：

　　將控制器輸入接口與校驗器相接，在接插件上接萬用表或其它指示裝置。

　　先將高壓端（+標記）上升到0.4MPa，然后將低壓端（-標記）上升到0.4MPa，也可同時進行。

　　將高壓端上升并旋轉調節螺桿使開關觸點在差壓值達到0.1MPa時動作。

　　將高壓端下降，使差壓值降到約0.08MPa時開關觸點復位。

　　反復按上述流程操作，直至該點符合要求為止。

　　差壓控制器通常應用于水系統，用以控制供水管與回水管間之差壓?？刂破鞯腟PDT浮動動作接通觸點后，令馬達驅動器操縱閥門。一種典型的應用是，把閥門安裝在系統水泵附近的旁通管路中。當系統差壓增大而超過控制器設定值時，閥門則進而開大，更多的水轉向流經旁通閥，從而使系統差壓減少。差壓的減少導致閥門開始關小以及系統差壓的增加。
